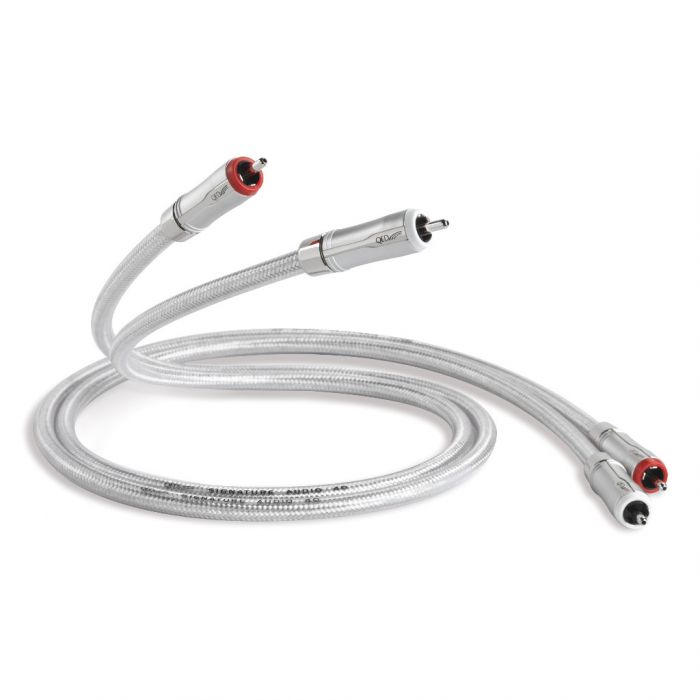

QED Signature Audio 40 Stereo Cinch Kabel

Artikelnummer: SIGAU40

Die Reference und Signature Audio 40 Analogkabel sind mit Analoc Cinchsteckern ausgestattet, deren integrierte Arretierung beim Festschrauben der Hülse die Klemmkraft erhöht und eine absolut geräuschlose und sichere Verbindung herstellt.

inkl. MwSt., zzgl.
Versandkosten.

Sofort lieferbar

Signature Audio 40

Mit dem bahnbrechenden Signature Audio 40 Cinchkabel feiert der führende britische Kabelhersteller QED sein 40-jähriges Bestehen.

Beim Signature Audio 40 handelt es sich um ein völlig neues von der QED Entwicklungsabteilung konzipiertes Kabel. Es ist vor allem auf eine geringe Kapazität hin ausgelegt, eine von QED als wesentliche für einen exzellenten Signaltransport identifizierte Voraussetzung. Zusammen mit unserer komplementären Leiter-Technologie für eine besonders detaillierte Hochtonwiedergabe und den Analoc-Cinchsteckern für eine optimale Signalübertragung ergibt sich das innovativste Cinchkabel, das jemals von QED hergestellt wurde.

MERKMALE UND VORTEILE


Komplementäre Leiter-TechnologieTM

Bei dieser innovativen Technologie wird das Audiosignal gleichzeitig über zwei Leiter verschiedenen Durchmessers übertragen. Dadurch kommen die hochfrequenten Anteile des Signals nicht zeitverzögert ans Ziel, wie dies in konventionellen Kabeln der Fall sein kann.


Teflon-Dielektrikum

Dieses Material verfügt über eine sehr niedrige Dielektrizitätskonstante, wodurch mögliche Verluste in der Energie des Audiosignals reduziert werden, die sonst aufgrund der Kabelkapazität entstehen.


Kryogenisch behandelte Leiter

Es ist unbestritten, dass ein extremes Tiefkühlen Versetzungen und Brüche in der Mikrostruktur von Materialien eliminiert. So fand man heraus, dass Trompeten und andere Blasinstrumente nach einer Kältebehandlung nicht nur besser klingen, sondern sich darüber hinaus auch ihre Lebensdauer verlängert. In ausgiebigen Hörtests stellten wir fest, dass auch tiefgefrostete Kabel besser klingen als die gleichen unbehandelten Kabel.


Verriegelnde ANALOCTM Cinchstecker

Der neue QED Analoc Stecker besitzt kleine hochreine Kupferkontakte anstelle der in anderen hochwertigen Steckern üblichen großvolumigen Messingkörper. Auf diese Weise induziert das sich stetig ändernde Magnetfeld im Leiter weniger oder gar keine Wirbelströme, die das Timing des Audiosignals beeinflussen. Eine Rhodium-Beschichtung sorgt zudem für eine extrem harte Oberflächenstruktur.


Technische Daten

  • Versilberte 99,999 % sauerstofffreie Kupferleiter (SPOFC) mit Teflon-Dielektrikum
  • Asymmetrisch verdrillte Leitergeometrie
  • SPOFC-Schirm für 100 % elektromagnetische Abschirmung
  • Mangan-Zink-Ferritmantel
  • Rhodium-beschichtete QED Analoc Cinchstecker
  • Kryogenisch behandelte Leiter
  • Kapazität: 63 pF/m
  • Induktivität: 0,37 μH/m
  • Schleifenwiderstand: 0,072 Ω/m
  • Verlustfaktor: 0,0011



Funktionsweise der AnalocTM Cinchstecker

Die Reference und Signature Audio 40 Analogkabel sind mit Analoc Cinchsteckern ausgestattet, deren integrierte Arretierung beim Festschrauben der Hülse die Klemmkraft erhöht und eine absolut geräuschlose und sichere Verbindung herstellt.

Um die Analoc Stecker richtig zusammenzusetzen, muss die äußere verriegelnde Hülse des Steckers nach vorn gedreht werden, bis sich die Lamellen rund um den Mittelkontakt lösen. Nun kann der Stecker auf die Buchse des HiFi-Geräts gesteckt werden. Die Steckerhülse sollte dann zurückgeschraubt werden, um den Stecker fest in der Buchse zu verriegeln. Merken Sie sich diese Vorgehensweise für die nächste Montage oder Demontage von Analoc Steckern.


BESONDERHEITEN DER AUDIO 40 KABEL

Das QED Angebot umfasst drei „Audio 40“ genannte Cinchkabel, die zu den der schon seit langem etablierten Produkthierarchie „gut, besser, am besten“ entsprechen und den Performance, Reference und Signature Serien angehören. Da unser gesamtes Produktsortiment strikt nach der Top-Down-Philosophie entwickelt wird, weisen die drei Kabel zwar eine nahezu identische Konstruktion und Geometrie auf, unterscheiden sich aber deutlich in der Material- und Übertragungsqualität: Das Signature Audio 40 repräsentiert ohne Rücksicht auf die Kosten den aktuellen Stand der Kabeltechnologie, während das Performance Audio 40 die preisbewusste Alternative darstellt. Und das Reference Audio 40 Kabel bietet eine perfekte Balance zwischen Leistungsfähigkeit und Kosten, indem hier ausschließlich auf die teuersten Zutaten verzichtet wird.

Alle Kabel sind vorrangig auf eine niedrige Kapazität ausgelegt, da die QED Ingenieure dies als wesentliche Voraussetzung für eine echte HiFi-Wiedergabe mit straffen Bässen und der Beibehaltung des originalen Klangcharakters identifiziert haben. In einem weiteren Schritt wurden im Kabel entstehende Zeitfehler nachhaltig eliminiert: Alle drei Kabel verfügen über unsere neue komplementäre Leitergeometrie, bei der das Audiosignal gleichzeitig über zwei Leiter unterschiedlichen Durchmessers übertragen wird. Dadurch kommen die hochfrequenten Anteile des Signals nicht zeitverzögert ans Ziel wie dies in konventionellen Kabeln der Fall sein kann.

Eine weitere allen „Audio 40“ Kabeln zugute kommende Innovation ist der speziell imprägnierte PVC-Mantel mit einem zehnprozentigen Anteil von Zink-Mangan-Ferrit. Es absorbiert sehr hochfrequente Störsignale und Komponenten des Audiosignals, die einen negativen Einfluss auf das Mikrotiming des Audiosignals haben könnten. Materialien mit einer geringen Dielektrizitätskonstante wie geschäumtes Polyethylen oder Teflon verhindern Verluste im Signalpegel durch eine zu hohe Kabelkapazität. All diese klangverbessernden Maßnahmen haben wir im Dialog mit führenden Branchenexperten erarbeitet und ihre Wirkung in unserem hochmodernen Messlabor nachgewiesen.


Weiterhin ist es uns mit dem selbstarretierenden QED Analoc Cinchstecker gelungen, den niedrigen Jitter und die geringe Störanfälligkeit des Kabels zu erhalten. Der neue Analoc-Stecker produziert extrem geringe Wirbelströme, indem statt eines üblicherweise eingesetzten großvolumigen Messingkörpers kleine hochreine Kupferleiter zum Einsatz kommen. Dies reduziert oder eliminiert die Neigung des sich stetig verändernden Magnetfelds im Leiter, Wirbelströme zu induzieren, die wiederum das Mikrotiming des Audiosignals beeinflussen. In Verbindung mit dem hohlen Mittelstift des Steckers, der ähnlich wie die X-Tube Lautsprecherkabel den Skin-Effekt reduziert, gewährleistet der QED Analoc-Stecker, dass die Klangeigenschaften des Audiosignals auf der gesamten Übertragungsstrecke erhalten bleiben.

Hochwertige Cinchstecker, wie sie in den 1940-er Jahren entwickelt wurden und bis heute für unsymmetrische Kabelverbindungen im Einsatz sind, werden traditionell aus massivem Messing hergestellt. Messing ist ein vergleichsweise günstiges Material, das sich leicht bearbeiten lässt und so die Möglichkeit für individuelle Formen bietet, mit denen versucht wird, die Grundausführungen des ursprünglichen Cinchsteckers zu verbessern. Leider zieht die Verwendung massiven Messings einige Probleme nach sich – allem voran die im Vergleich zu reinem Kupfer geringe Leitfähigkeit. Stecker aus reinem Kupfer wären jedoch extrem teuer und kommen daher nicht zum Einsatz. Verwendet man jedoch nur für die Stifte und die kleinen Kontaktflächen reines Kupfer, ist die Herstellung solcher Stecker wirtschaftlich rentabel.

QEDs innovative Analoc-Stecker folgen diesem Ansatz und bieten eine hochreine Kupferverbindung ohne den Einsatz sperriger Messingkörper. Die Pins sind hohl und bestehen aus hochreinem Kupfer und statt der ansonsten sechs Lamellen für die Masseverbindung gibt es hier nur deren zwei. Dies hat zwei Vorteile: Zum einen steht den Audiosignalen mit ihren bei unsymmetrischen Verbindungen vergleichsweise geringen Pegeln ein widerstandsarmer Transportweg zur Verfügung, zum anderen bietet ein derart kompakter Steckerkörper keine Möglichkeit zur Bildung von Wirbelströmen, wie es bei konventionellen Steckerdesigns der Fall ist.


Wirbelströme sind kreisförmig drehende Ströme, die sich in jedem Leiter bilden, der von einem Wechselstrom durchflossen wird und dadurch ein sich ständig veränderndes Magnetfeld induziert. Wirbelströme, die in Leitern mit einem bestimmten spezifischen Widerstand fließen, verbrauchen zwangsläufig Energie – und diese Energieverluste sind proportional zum Quadrat des Leiterdurchmessers. Mit anderen Worten: Je kleiner der Kabelquerschnitt, desto geringer ist der Einfluss von Wirbelströmen auf das empfindliche Audiosignal.

Hinzu kommt, dass Wirbelströme aufgrund von Selbstinduktivität noch für kurze Zeit weiterbestehen können, selbst wenn kein Magnetfeld mehr existiert. Dann entsteht ein weiteres Feld, das dem anderen, den Wirbelstrom erzeugenden entgegen wirkt. Die Reduzierung von Wirbelströmen führt also zu einer deutlich besseren Übertragung der Audiosignale, insbesondere im Bereich kleinster Timing-Effekte.


Wirbelströme sind auch für Entstehung des Skin-Effekts verantwortlich, der dafür sorgt, dass der Strom bei zunehmender Frequenz vermehrt an der Außenseite des Leiters fließt. Durch das Aushöhlen des Pins konnten wir – ähnlich wie bei unseren X-Tube Lautsprecherkabeln – die Wirbelströme und somit den Skin-Effekt als auch die Selbstinduktivität merklich weiter reduzieren.

Da die Kontaktfläche für die Masseverbindung mit der Reduzierung der Lamellen verkleinert wurde, ist ein möglichst fester Sitz des Steckers in der Buchse umso wichtiger. Daher verfügen die Analoc Stecker über eine integrierte Arretierung, die dafür sorgt, dass sich der Stecker beim Festdrehen der Steckerhülse automatisch fest an die Cinchbuchse krallt und so eine dauerhaft störungssichere und feste Verbindung herstellt.

Die hochreinen Kupferleiter der Analoc Stecker sind bei den Kabeln der Reference Serie vergoldet den Signature Kabeln mit Rhodium beschichtet. Die Beständigkeit dieser Metalle gewährleistet für die gesamte Lebensdauer der Kabel einen niedrigen Kontaktwiderstand. Auch wenn Kupfer nach Silber der zweitbeste elektrische Leiter ist, reagiert es mit Sauerstoff und kann mit der Zeit anlaufen, was den Kontaktwiderstand erhöht und die Signalübertragung beeinträchtigt. Rhodium ist aufgrund seines hohen Härtegrades ein ideales Material für eine Beschichtung. Die QED Analoc Stecker gehören zum Lieferumfang aller „Audio 40“-Kabel, lassen sich aber auch einzeln erwerben, um andere Kabel damit auszustatten.

Preis
5 - 10 EUR
Hersteller
QED
